壓濾機離心泵 關鍵詞：壓濾機離心泵,離心式壓濾機泵,壓濾機專用離心泵

型號意義

以50LZ2H壓濾機離心泵為例

50——泵出口直徑（單位mm）

L——離心式壓濾機泵

Z——雜質，可輸送含雜質、顆粒物料

2——雙極泵

H——后端入料

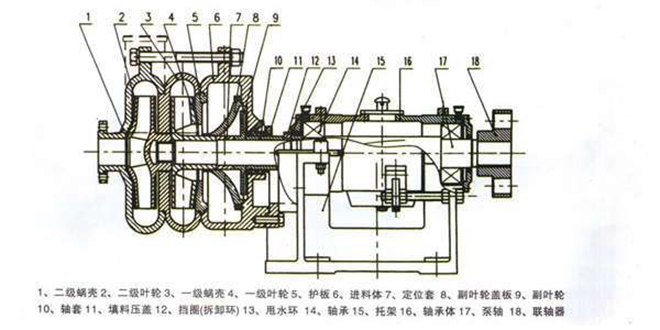

泵結構圖

其中一級泵殼、二級泵殼，一級葉輪、二級葉輪，副葉輪，軸承，軸套這些部件，由于經常接觸物料或者長期磨損屬于易損件，金元泵業對于易損配件都有充裕的備貨，介質對泵的磨損比較嚴重，所以我們的配件一般使用耐磨材質，需要更換壓濾機泵配件的客戶可與我們的售后服務聯系，我們會及時發貨，不影響客戶的生產使用。

離心原理

離心式壓濾機泵是利用葉輪旋轉而使水發生離心運動來工作的。水泵在啟動前必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水發生離心運動被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的壓水管路。金元壓濾機泵采用雙葉輪設計，屬于雙極離心泵。

入料方式：普通離心泵物料從葉輪中心進入，受離心力作用，沿葉片向外甩出，然后于蝸殼匯集流出。金元壓濾機泵采用切線進料，這樣設計的好處是降低進料口的壓力，避免對軸承轉子造成沖壓產生泄露，另外切線進料設計也是為了迎合該泵獨特的密封系統。

工作方式：離心泵壓濾機泵的主要部件是葉輪和機殼，機殼內的葉輪裝置位于軸上，并與原動機連接形成一個整體。當原動機機帶動葉輪旋轉時，葉輪中的葉片迫使流體旋轉，即葉片對流體沿它的運動方向做功，從而迫使流體的壓力勢能和動能增加。與此同時，流體在慣性力的作用下，從中心向葉輪邊緣流去，并以很高的的速度流出葉輪，進入壓出室，再經擴散管排出，這個過程稱為壓水過程。同時，由于葉輪中心的流體流向邊緣，在葉輪中心形成低壓區，當它具有足夠的真空時，在吸入端壓強的作用下（一般是大氣壓強），流體經吸入室進入葉輪，這個過程稱為吸水過程。由于葉輪連續的旋轉，流體也就連續的排出、吸入，形成連續的工作。

設計特點

1. 雙級離心式設計，輸送效率高，運行平穩；

2. 結構簡單拆裝方便，檢修時無需拆入料管；

3. 前期入料流量大、壓力低；

4. 后期壓榨流量小、壓力高；

5. 副葉輪加填料密封，簡單可靠、無泄漏、不注水，不用復雜的機械密封；

6. 壓濾機泵入料不用變頻調速，輸送濃度高。

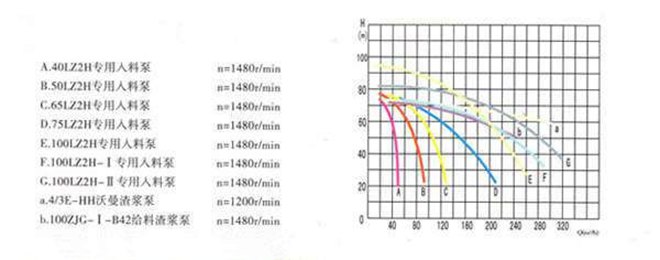

性能曲線

圖中金元LZ2H壓濾機離心泵與沃曼渣漿泵、ZJG渣漿泵對比，性能曲線更加陡直，這樣的設計更加合理，符合壓濾機入料、壓榨不同時期對流量和壓力的需求變化。

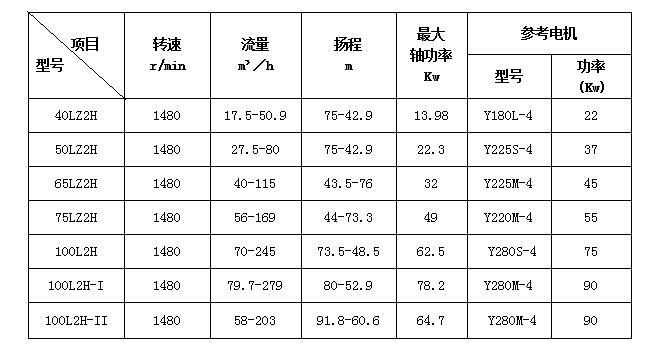

技術參數

表中的參數為壓濾機泵直聯傳動時測試出的數據，在選型時可作為參考依據，離心式壓濾機泵的技術參數也依照此表。

應用領域

該系列離心泵在污水處理廠、污泥過濾、洗煤、選礦、電廠、鋁廠、化工廠、有色金屬冶煉等行業應用廣泛。

我們的客戶來自全國各地區，主要集中在河南，河北，山西，山東，湖北，四川，江蘇，浙江，云南等省份。

訂購須知

客戶訂購離心式壓濾機泵需提供以下數據：

1、使用工況：流量、揚程、雜質種類、粒徑硬度、吸入形式、傳動方式等；

2、配套電機：型號、主要參數、防護等級、品牌廠家；

3、其他配套項目：泵的配件、專用工具、調速裝置等；

4、訂購數量，交貨日期，如急需使用，我們將加緊時間趕制如期交付；

5、如果有特殊要求需單獨定制，請與金元泵業公司詳細說明；

6、訂購熱線：0371-68126699，15639021555。
